触媒コンバーターの構造と種類

重要なポイント

• コンバーターは通常、スチール製シェル、支持材、基材、コーティング、貴金属で構成されています。

• セラミック基材は一般的で耐熱性に優れますが、衝撃による損傷を受けやすい特性があります。

• メタル基材は薄い金属箔を使用しており、コンパクトな用途や厳しい条件の用途に適しています。

• 外観上の大きさだけでは、使用済みコンバーターから回収できる価値は判断できません。

• 部品番号、車両情報、重量、内部状態は、適切な査定を支える要素です。

• 慎重に保管することでユニットの完全性を維持し、トレーサビリティを向上できます。

• 完成ユニットと処理済み材料では、異なる評価方法が必要です。

触媒コンバーターの内部には何が入っていますか？

触媒コンバーターには、排気ガスを処理済みの表面に通すために連携して働く複数の部品があります。主な部品は、外側のシェル、断熱材または支持マット、内部基材、表面コーティング、活性貴金属です。

スチール製シェルは内部コアを保護し、ユニットを排気システムに接続します。形状は単純に見えることがありますが、熱、路面からの振動、排気流の変化に耐えなければなりません。溶接されたコーン部やパイプが、ガスを本体へ導入・排出します。

シェル内部では、支持マットが基材を所定の位置に保持します。また、コアを振動やスチール製ハウジングとの接触から保護する役割もあります。マットの保持力が低下したり、シェルに強い衝撃が加わったりすると、内部コアが動き、ひび割れたり、破損したりする可能性があります。

基材は主要な内部骨格を形成します。内部には多数の小さな流路が通っています。排気ガスは固体ブロックを通るのではなく、これらの流路を通過します。薄い表面層が、活性材料のための広い面積を提供します。

米国環境保護庁によると、触媒コンバーターシステムは、排気流中の反応を促進するために支持された活性表面を使用します。正確なシステムは、エンジンおよび排出ガス制御設計によって異なります。

内部コアはどのように排気ガスを処理しますか？

コアは、流れる排気ガスをコーティングされた流路壁に接触させます。この接触により、コア自体が最終反応生成物の一部になることなく化学反応が起こります。

流路のパターンは、ハニカム構造またはセルラーモノリスと呼ばれることがあります。これはコアをコンパクトに保ちながら、ガスに多くの通路を与えます。これらの通路のコーティングには、プラチナ、パラジウム、ロジウムなどの白金族金属が担持されています。

これらの金属の量や配合は、シェルの大きさだけでは分かりません。車両の種類、用途、メーカー、年式、ユニット設計などがすべて影響する場合があります。そのため、外観確認だけで識別や材料分析を代替すべきではありません。

自動車 触媒 構造には何が含まれますか？

自動車 触媒 構造には、機械的な層と活性層の両方が含まれます。各層は、ガスの流れ、熱制御、物理的支持、排気ガス処理においてそれぞれ異なる役割を担います。

• 外側シェル：内部部品を保護するスチール製ケーシング。

• 入口部および出口部：排気ガスをコアに導くテーパー形状の部分。

• 支持マット：基材を緩衝・固定する材料。

• 基材：多数の細い流路を持つセラミック製または金属製の本体。

• 表面コーティング：流路壁の上に施される多孔質の層。

• 活性金属：コーティング表面に担持される白金族金属。

使用済みユニットは、内部コアにひび割れや欠損があっても、外側からは健全に見えることがあります。緩い異音、つぶれたシェル、開いた継ぎ目、切断端付近の粉末は、内部損傷を示している可能性があります。これらの兆候は取扱いや選別には役立ちますが、金属含有量を確定するものではありません。

セラミック基材とメタル基材はどのように異なりますか？

セラミック設計は硬質の鉱物系モノリスを使用する一方、メタル設計は成形された金属箔を使用します。どちらも多数の流路を形成しますが、衝撃、振動、熱、処理時の挙動には違いがあります。

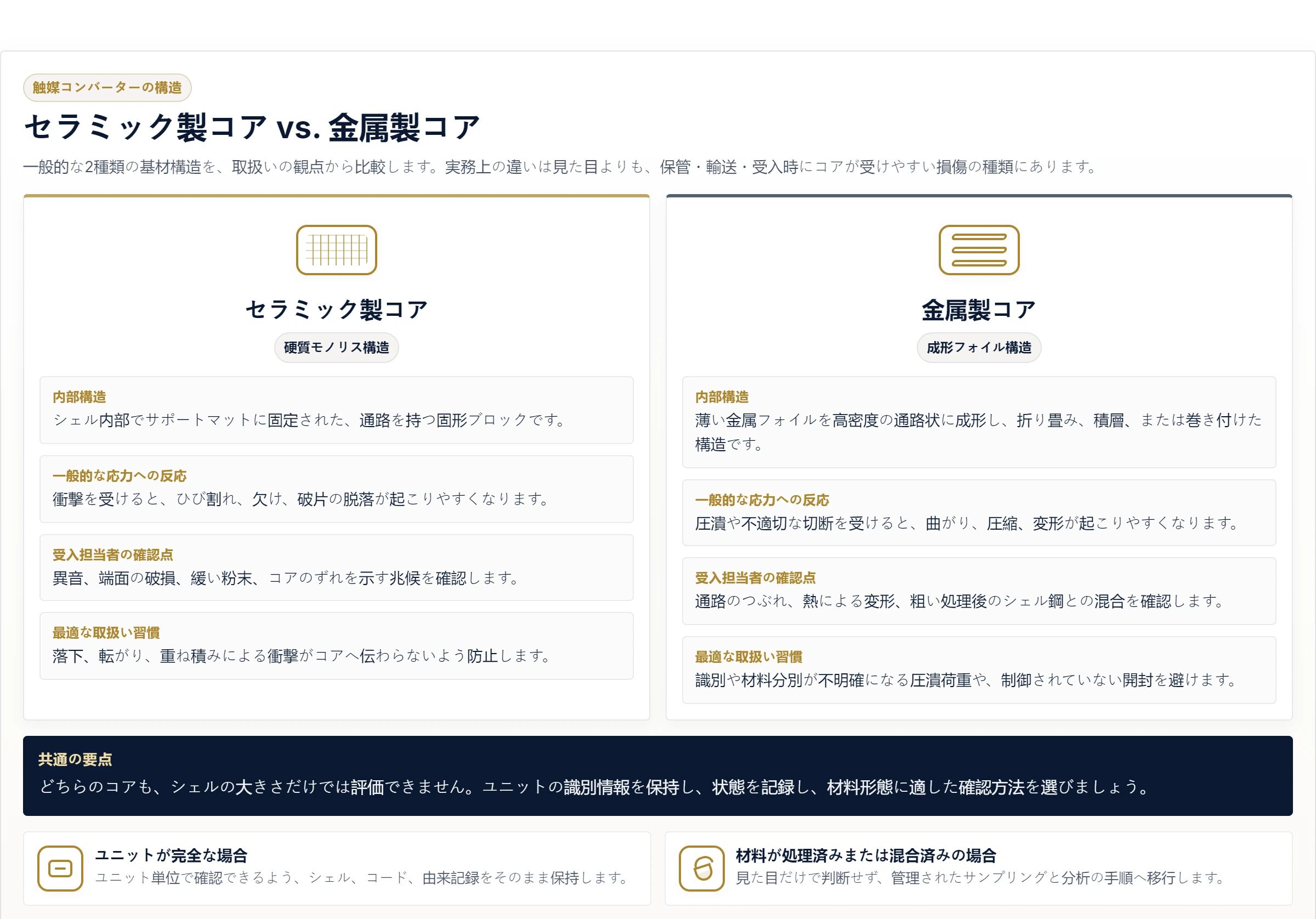

この比較から何が分かりますか？

以下の表は、セラミック製とメタル製の内部設計における主な実務上の違いを示しています。価値に関する推測ではなく、識別、取扱い、リサイクル受入れに焦点を当てています。

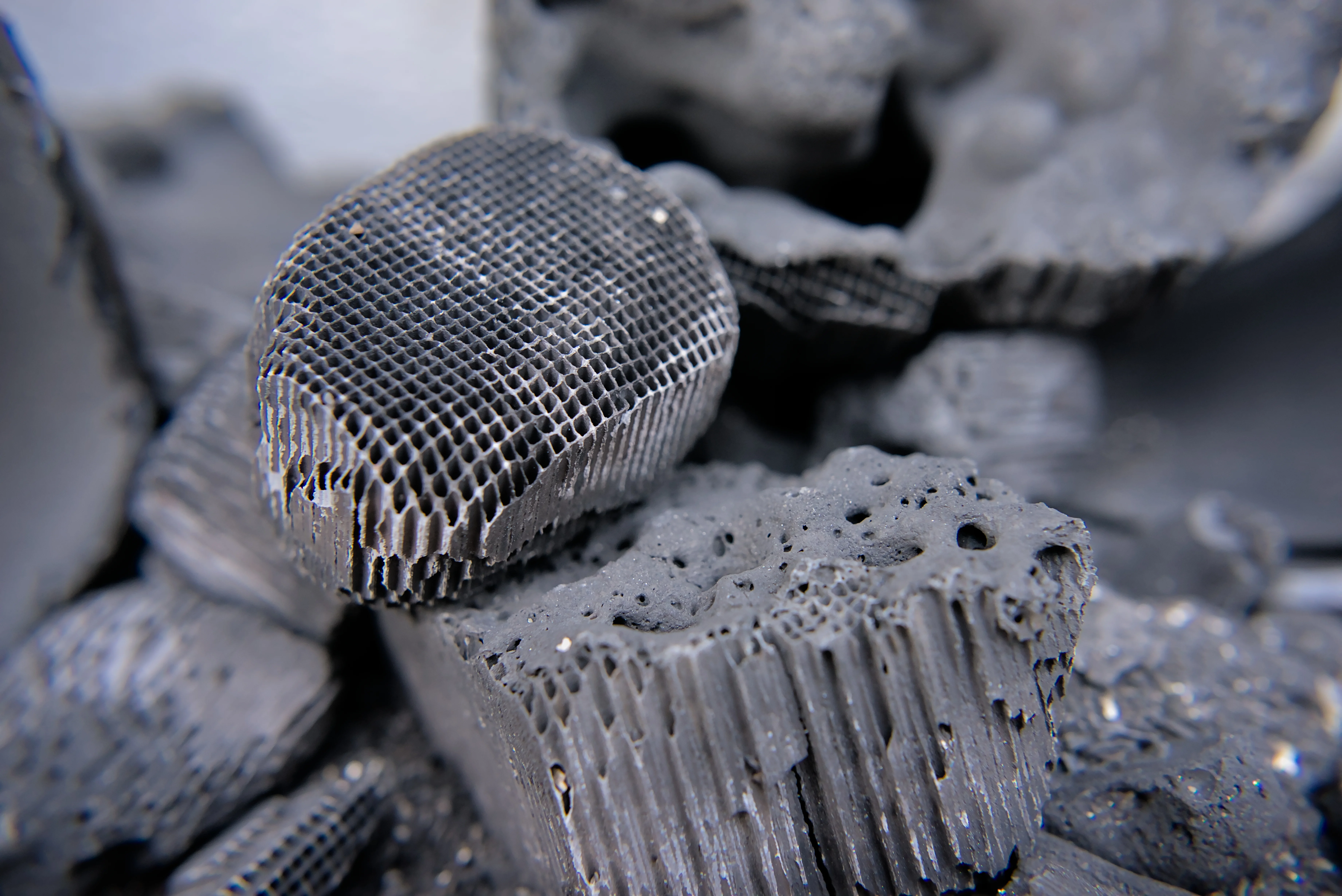

セラミック触媒コンバーターはどのように作られていますか？

セラミック設計では、硬質でありながら多孔質に見える流路ブロックがスチール製シェル内に保持されています。このブロックは排気熱によく耐えますが、落下、打撃、圧壊によって破損する可能性があります。

一般的なセラミック触媒コンバーターには、シェルの形状に沿った円形、楕円形、または扁平なコアがあります。流路は入口側から出口側まで通っています。支持マットがコアとハウジングの隙間を満たします。

自動車 触媒 セラミックという表現は、通常、スチール製ユニット全体ではなく、この内部モノリスを指します。この違いは取引時に重要です。完成したコンバーター、取り外されたコア、粉砕されたセラミック材料は異なる形態であり、受入れおよび査定の手順も異なる場合があります。

セラミックコアが破損する理由は何ですか？

セラミックコアは柔軟ではなく硬質です。スチール製ケーシングがほぼ無傷であっても、強い衝撃によりひび割れ、緩んだ破片、細かい粉末が生じることがあります。

路面からの衝撃も原因の一つです。乱雑な取り外し、落下、不適切な積み重ね、重い物品からの圧力も、保管中のユニットを損傷させる可能性があります。壊れたコアはシェル内部で動き、異音を発することがあります。

熱による損傷も流路の端面を変化させることがあります。ただし、担当者は外観だけで原因を判断すべきではありません。見える情報を記録し、ユニットの識別情報を維持したうえで、受入れ担当または技術チームに必要な追加確認を判断してもらいます。

セラミックコア搭載ユニットはどのように保管すべきですか？

乾燥した安定場所で保管し、強い衝撃から保護してください。ユニットが転がったり、大量に積まれた重量を受けたりしない容器を使用します。

1. 可能な限り、ハウジングと識別表示をそのまま残します。

2. 大きくつぶれたユニットや内容物が漏れているユニットは、健全なユニットと分けます。

3. 荷重に耐えられる安定した容器を使用します。

4. 高い位置からコンバーターを容器へ投げ入れないでください。

5. 安全手順で許容される場合は、緩んだ破片を該当ロットと一緒に保管します。

6. 事業者ごとのロットに、発生元と回収日を表示します。

これらの手順は材料損失を減らし、その後の確認を容易にします。また、回収からリサイクルまでの明確な記録維持にも役立ちます。

メタル触媒コンバーターはどのように作られていますか？

メタル設計では、非常に薄い成形金属箔を使用して内部流路を作ります。箔はハウジング内で積層、折り込み、または巻き付けられ、コンパクトなコアを形成します。

この基材にもコーティングされた表面と活性材料が必要です。主な違いは支持本体にあります。硬質なセラミックブロックではなく、成形された金属が流路の骨格を構成します。

DieselNetのガイドでは、セルラーモノリス基材と、触媒システムで使用される主な形態が説明されています。これらには、排気ガスを処理表面に接触させる流路ネットワークを持つセラミック基材とメタル基材が含まれます。

メタルコアが使用される理由は何ですか？

メタルコアは薄い流路壁とコンパクトな構造を実現できます。また、硬質なセラミックブロックとは異なる方法で、振動や急激な温度変化に対応できる場合があります。

これは、すべてのメタル製ユニットが同じ設計または用途であることを意味しません。シェル形状、箔のパターン、流路形状、排気用途はさまざまです。小型ユニットは、似た外観の大型ユニットとは異なる目的で使用される場合があります。

金属箔も損傷を受けることがあります。圧壊により流路が平らになる場合があります。過度の熱にさらされると一部が変形することもあります。不適切な切断はシェル材と基材を混合させ、識別やその後の材料管理を困難にします。

買い手はシェルからメタルコアを識別できますか？

完全な確信を持って識別することはできません。シェルの形状は手掛かりになる場合がありますが、部品番号、メーカー情報、流路端面を管理された方法で確認することの方が、より強い根拠になります。

解体業者は、コアの種類を確認するだけの目的で健全なユニットを開封しないようにすべきです。切断は識別情報を失わせ、粉じんを発生させ、トレーサビリティを低下させ、ロットの取扱方法を変更する可能性があります。可能な場合は、受入れ時の状態を記録し、買い手に必要な情報を確認してください。

自動車 触媒 種類にはどのような設計がありますか？

コンバーター設計は、基材の材料、搭載位置、車両用途、リサイクルに入る際の材料形態によって分類できます。これらの分類は、すべてのコンバーターを同一視せずにユニットを選別するのに役立ちます。

自動車 触媒 種類という表現は、セラミック基材とメタル基材だけを指すものではありません。完成した乗用車用ユニット、エンジン近傍搭載ユニット、床下搭載ユニット、大型商用車システム、または処理済み基材材料を指す場合もあります。

車両用途は構造に影響しますか？

はい。利用可能なスペース、排気流、運転条件、システムレイアウトは、ハウジングおよびコアのサイズや形状に影響する可能性があります。

乗用車用ユニットは、コンパクトで近接する部品に合わせた形状になっていることがあります。トラックや商用車のシステムは、はるかに大型かつ重量級になる場合があります。回収には、より強固な容器、吊り上げ設備、計画的な輸送が必要になることがあります。

大型であることは、一定の貴金属含有量を証明するものではありません。同様に、小型のハウジングも識別せずに除外すべきではありません。適切な査定では、実際のユニットに紐付くデータ、または準備された材料の分析を使用します。

完成ユニットと処理済み材料は同じ方法で評価されますか？

いいえ。完成ユニットは識別情報と状態に基づいて査定できることが多い一方、混合または処理済み材料では、サンプリングと検査分析が必要になる場合があります。

無傷のコンバーターでは、刻印コード、メーカー、車両の発生元、シェルの状態、コアが存在しているように見えるかどうかが有用な情報です。買い手はこれらの記録を内部データと照合できます。

粉砕、脱缶、または混合された材料では、ユニット識別情報だけでは十分な査定ができなくなる場合があります。その場合、代表サンプリングと測定により、ロット中のプラチナ、パラジウム、ロジウム含有量を判断できます。その後、データレポートが評価の根拠となります。

構造はリサイクル査定にどのような影響を与えますか？

構造は、ユニットの識別、保管、サンプリング、処理方法に影響します。ただし、それ自体で信頼できる価値を示すものではありません。

無傷のセラミック触媒を査定する買い手は、まず参照番号と物理的状態を確認することがあります。また、シェルが完全に見えるか、コアが存在するか、記録された分類と一致するかを確認する場合もあります。

混合ロットにはより慎重な対応が必要です。セラミック破片、金属箔、スチール製ケーシング、汚れ、無関係な材料を、定義された査定方法なしに単一の既知製品として扱うべきではありません。明確な分別は不確実性の低減に役立ちます。

公平なユニット単位査定を支える情報は何ですか？

明確な識別情報、発生元の記録、状態メモ、一貫した選別は、より透明性の高い査定を支えます。コードが読みにくい場合や、受入れ拠点以外で回収する場合には、写真が役立ちます。

• 完全な部品番号または確認可能なコード

• 車両メーカーまたは既知の発生元

• ユニット数

• 完成品、切断済み、圧壊済み、または損傷した状態

• 判明しているセラミックまたはメタルコアの種類

• シェルおよび刻印の写真

• ロットの発生元と回収日

これらの情報は、材料形態上、分析が必要な場合に分析を代替するものではありません。買い手により強固な記録を提供し、回避可能な確認事項を減らす役割を果たします。

受入れチームは各材料形態について何を記録すべきですか？

以下の表は、完成ユニット、損傷ユニット、取り外されたコア、処理済み材料に関する実用的な受入れ記録を示しています。目的は、識別情報を維持し、適切な査定経路を支えることです。

解体業者はどのように材料品質を守れますか？

解体業者は、ユニットの識別情報を維持し、破損を抑え、異なる材料を分別することで品質を守ることができます。簡潔な書面の受入れ手順により、多くの一般的なミスを防げます。

まず、取り外す前にコンバーターを点検します。これらの情報を車両に紐付けやすいうちに、コードと発生元を記録してください。次に、本体を圧壊したり刻印部分を損傷したりしない取り外し方法を使用します。

取り外し後は、ユニットを適切な容器に入れます。完成ユニットは、取り外された基材や一般的な排気系スチール材と分けて保管してください。コンバーターがすでに損傷している場合は、破片を封じ込め、同じロット参照情報を表示します。

どのような取扱いミスが回避可能な問題を生みますか？

強い衝撃、混合保管、コードの紛失、無管理な切断が最も明白な問題を引き起こします。これらはトレーサビリティを低下させ、材料査定をより複雑にします。

• コンクリートの上や深い容器へコンバーターを落とすこと

• セラミックコア搭載ユニットの上に重いスチール部品を置くこと

• 完成ユニットと切断済みシェル、取り外された材料を混ぜること

• 刻印された識別情報を消去または損傷すること

• 記録なしに異なるロットの材料を混ぜること

• 水、汚れ、油、無関係なスクラップを容器へ混入させること

安全対策も重要です。切断や処理では、鋭利な端部、熱、粉じん、吊り上げ作業に関するリスクが生じることがあります。事業者は、材料および作業場所に適した設備、訓練を受けた作業員、手順を使用するべきです。

リサイクルにおいてトレーサビリティが重要な理由は何ですか？

トレーサビリティは、使用済みコンバーターをその発生元、受入れ記録、査定、処理経路に結び付けます。解体業者、供給業者、買い手、リサイクル施設間の明確なコミュニケーションを支えます。

追跡可能なロットは、一意の参照番号から始まります。各引渡しでは、その参照番号をユニット一覧、重量記録、写真、状態メモとともに維持する必要があります。材料が完成ユニットから処理済み形態へ変わる場合は、その変更がいつ、どのように起きたかを記録に示すべきです。

この方法は少量ロットにも定期的な商業供給にも有用です。また、検査分析が必要な場合の詳細なレポート作成も支えます。適切な記録は材料自体を変えることはできませんが、査定を追跡しやすくします。

体系的な回収プロセスは誰にメリットがありますか？

修理工場、解体業者、リサイクル事業者、工場、フリート運営者、商用車事業者のすべてにメリットがあります。各関係者は、より明確な記録を得られ、材料形態や状態に関する紛争を減らせます。

定期的に供給する事業者では、合意された選別グループにより時間を節約できます。あるグループにはコード付き完成ユニットを保管し、別のグループには損傷したコンバーターを入れます。別々の容器には、取り外されたセラミック材料、金属箔、その他の排気系部品を保管できます。

Legend Metalは、日本における法人向けの回収、査定、責任あるリサイクルに注力しています。そのサービス対象には、使用済み自動車用コンバーター、大型車両用ユニット、電子スクラップ、バッテリー、その他の関連リサイクル可能材料が含まれます。適切な査定方法は、対象物と搬入時の状態によって異なります。

まとめ

触媒コンバーターは基本的な多層構造を共有していますが、内部基材はすべて同じではありません。セラミックコアは硬質な流路ブロックを使用しており、衝撃から保護する必要があります。メタルコアは成形金属箔を使用しており、圧壊、変形、混合を防ぐための注意が必要です。

構造は取扱いとリサイクル査定に影響しますが、外観だけでは回収可能な金属含有量を確定できません。部品番号、車両情報、ユニット状態、ロット記録、検査分析結果が、より強い根拠を提供します。したがって、完成ユニットと処理済み材料は異なる査定経路に従うべきです。

事業者による販売では、慎重な取り外しと明確な選別が識別情報を維持し、透明性の高いコミュニケーションを支えます。Legend Metalは、メタル触媒コンバーターを含む完成ユニットについて、事業者向けの回収・リサイクルサービスを通じて査定できます。材料が脱缶、混合、または前処理されている場合は、分析に基づく方法がより適していることがあります。
